En el mundo de los circuitos electrónicos, los condensadores son componentes fundamentales indispensables. Entre los muchos tipos que existen —incluidos los condensadores cerámicos, electrolíticos, de película, de papel, de mica, supercondensadores y de vidrio vidriado— Condensadores cerámicos multicapa (MLCC) y Condensadores de película Destacan por sus características únicas y su amplio uso en diversos campos. Comprender las diferencias clave entre los MLCC y los condensadores de película es crucial para que los ingenieros puedan tomar decisiones de diseño óptimas.

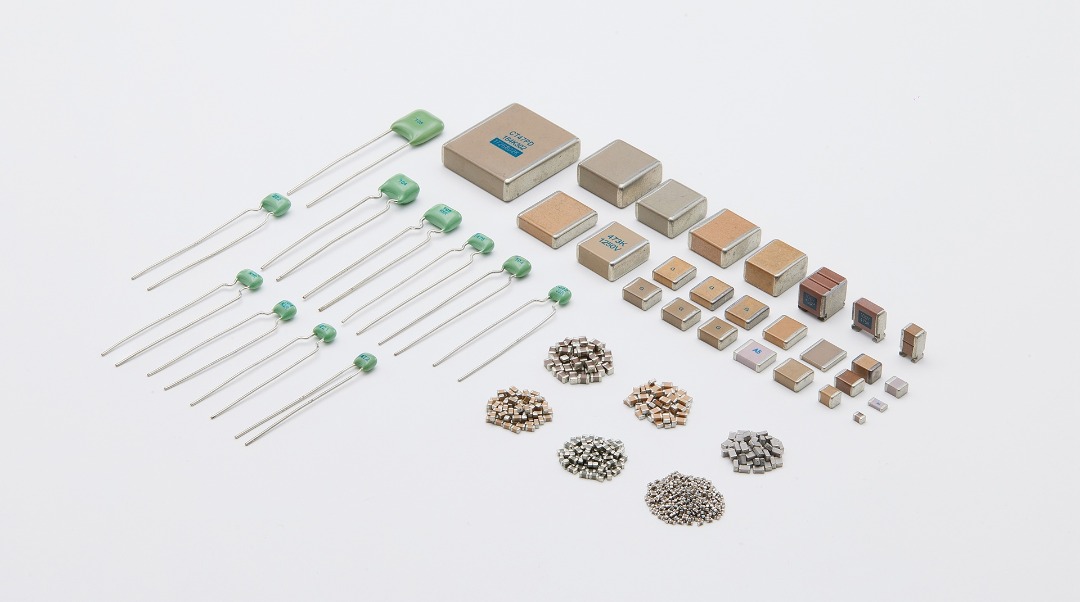

La diferencia más obvia es su apariencia física. Pero ¿en qué se diferencian los MLCC y los condensadores de película en cuanto a su diseño? Este artículo los compara en cuanto a dimensiones, materiales, rendimiento y aplicaciones para destacar sus diferencias y las tendencias futuras.
1. Composición del material
MLCC: Utilizan materiales cerámicos como el titanato de bario (BaTiO₃) como dieléctrico. Estas cerámicas ofrecen constantes dieléctricas elevadas, lo que permite valores de capacitancia relativamente altos en volúmenes físicos pequeños.
Condensadores de película: Utilizan películas plásticas como el polipropileno biaxialmente orientado (BOPP) o la poliimida (PI) como dieléctrico. Los electrodos se forman en la superficie de la película mediante un proceso de metalización (deposición de vapor de metal).
2. Tamaño y factor de forma

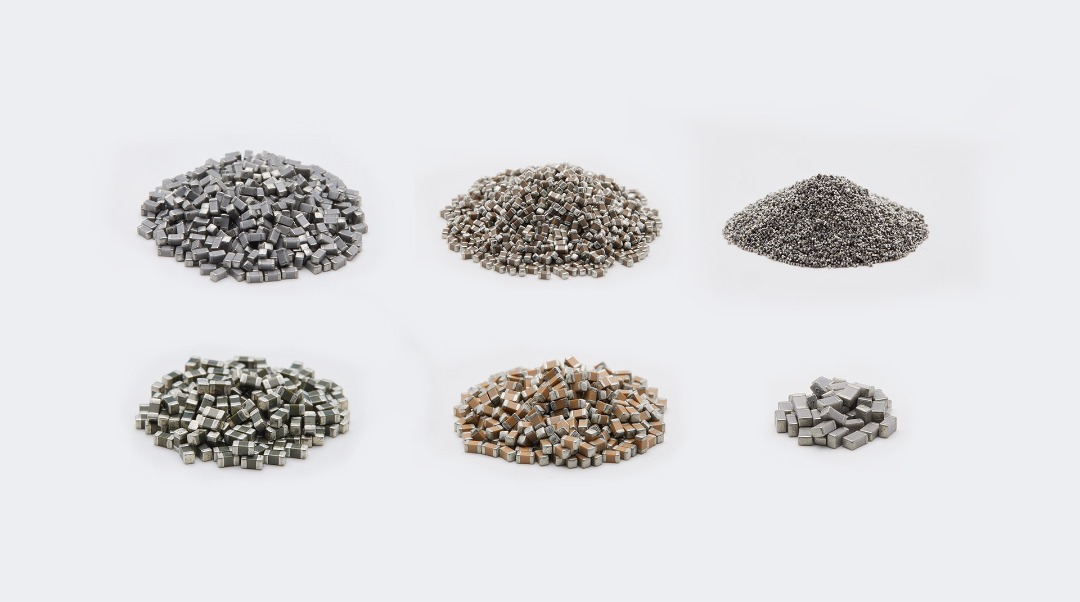

Los MLCC ofrecen una ventaja significativa en miniaturización. Los tamaños de encapsulado comunes van desde el diminuto 01005 (0,25 mm x 0,125 mm) hasta el 2220 y superiores. Esto los hace ideales para PCB de alta densidad en dispositivos compactos como teléfonos inteligentes y tabletas.
Condensadores de película: Debido a su proceso de fabricación y estructura, suelen ser de mayor tamaño. Lograr los microtamaños de los MLCC es un desafío. Sin embargo, su tamaño es menos crítico en aplicaciones donde el rendimiento supera las necesidades de miniaturización, como en equipos de electrónica de potencia.
3. Áreas de aplicación
MLCC: Destacan en aplicaciones que requieren buenas características de alta frecuencia. Se encuentran comúnmente en circuitos de RF, circuitos digitales de alta velocidad, procesamiento de señales y secciones de filtrado de fuentes de alimentación en productos electrónicos de consumo como teléfonos y computadoras.
Condensadores de película: Destacan en entornos de alta tensión y alta potencia gracias a sus altos valores nominales de tensión, bajo factor de disipación (pérdidas) y capacidad de autorreparación. Entre sus aplicaciones típicas se incluyen inversores para vehículos de nuevas energías (VE), sistemas de compensación de potencia reactiva en redes eléctricas y redes de cruce en equipos de audio de alta fidelidad.
4. Rendimiento: ventajas y desventajas
MLCC:

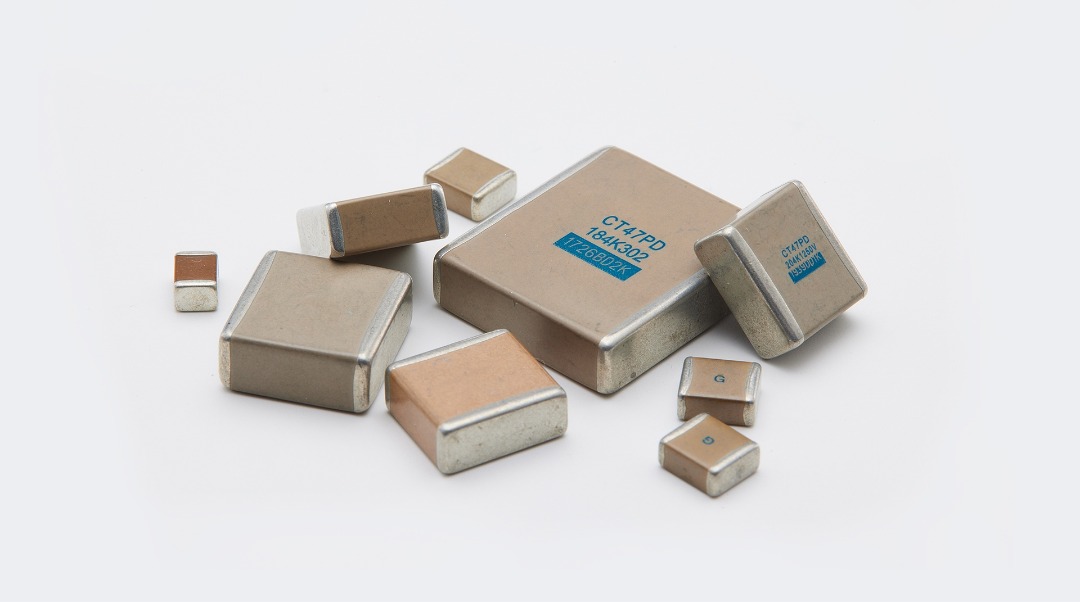

Ventajas: Tamaño muy pequeño, bajo costo, idoneidad para producción en masa, buena estabilidad de temperatura (para ciertos tipos como X7R, C0G/NP0), como el condensador de chip cerámico multicapa SMD serie CC41 de Torch.
Desventajas: Valores de capacitancia mayores requieren dimensiones físicas significativamente mayores. Propenso a fallas térmicas bajo altas corrientes de rizado. Susceptible a microfisuras (fracturas mecánicas por tensión), lo que afecta la confiabilidad y la vida útil. Los efectos piezoeléctricos pueden causar ruido audible (microfonía acústica).
Condensadores de película:
Ventajas: Alta precisión, excelente estabilidad a largo plazo, pérdidas muy bajas (Q alto), capacidad de soportar altos voltajes, capacidad de autocuración inherente.
Desventajas: Proceso de fabricación más complejo, lo que conlleva un mayor coste. Dificultad para lograr tamaños muy pequeños.
Puntos en común:
A pesar de sus diferencias, tanto los MLCC como los condensadores de película comparten la función principal de los condensadores: bloquear la CC al pasar la CA. Almacenan y liberan energía eléctrica, lo que permite funciones esenciales del circuito como el filtrado, el acoplamiento, el desacoplamiento y la resonancia.
¿Cómo elegir? Consideraciones clave para diseñadores
Frecuencia: Para circuitos de alta frecuencia, priorice los MLCC. Para frecuencias más bajas, considere los condensadores de película.
Precisión y estabilidad: Cuando la alta precisión y la estabilidad a largo plazo son cruciales, los condensadores de película son superiores. Si la sensibilidad al costo supera la necesidad de precisión extrema, los MLCC ofrecen una mejor relación calidad-precio.
Voltaje: En entornos de alto voltaje, la clasificación de alto voltaje de los capacitores de película es una ventaja importante.
Restricciones de espacio: en diseños miniaturizados con espacio limitado, el tamaño pequeño de los MLCC es primordial.
Costo: Los MLCC generalmente tienen una ventaja de costo significativa, especialmente en aplicaciones de gran volumen.
Conclusión
Los MLCC y los condensadores de película presentan diferencias significativas en cuanto a material, tamaño, rendimiento y áreas de aplicación principales, cada uno con ventajas y limitaciones específicas. Durante el diseño de circuitos, los ingenieros deben evaluar cuidadosamente los requisitos específicos, incluyendo el rango de frecuencia, los niveles de voltaje, las necesidades de precisión, los objetivos de costo y las limitaciones de espacio físico, para sopesar las ventajas y desventajas entre estas dos tecnologías de condensadores. La elección óptima garantiza maximizar el rendimiento del circuito, lo que contribuye al desarrollo continuo de dispositivos electrónicos hacia un mayor rendimiento, mayor miniaturización y menor costo.
