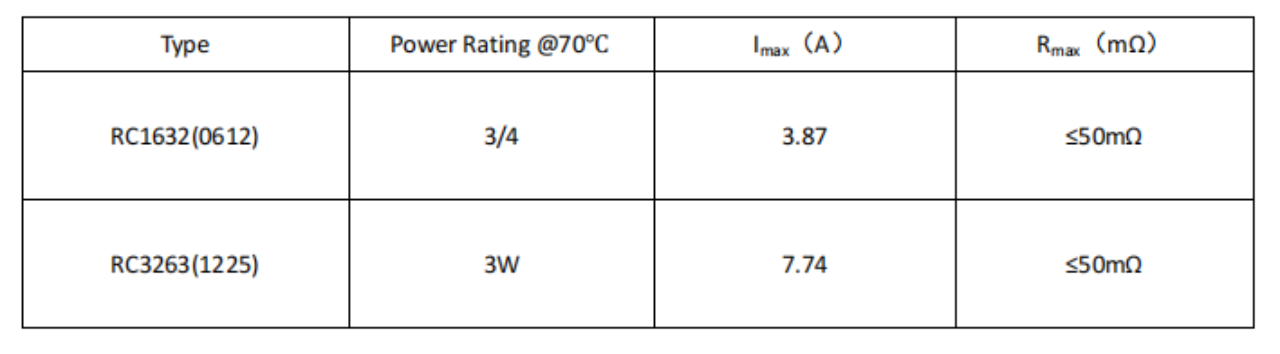

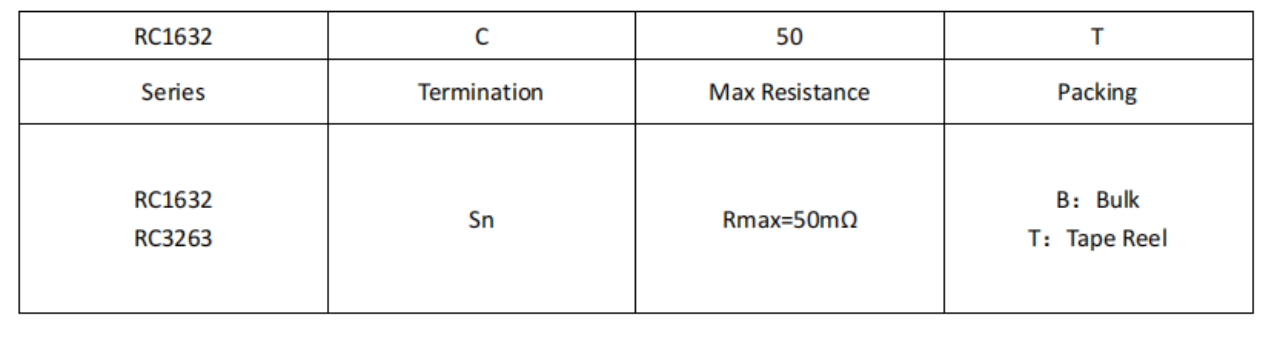

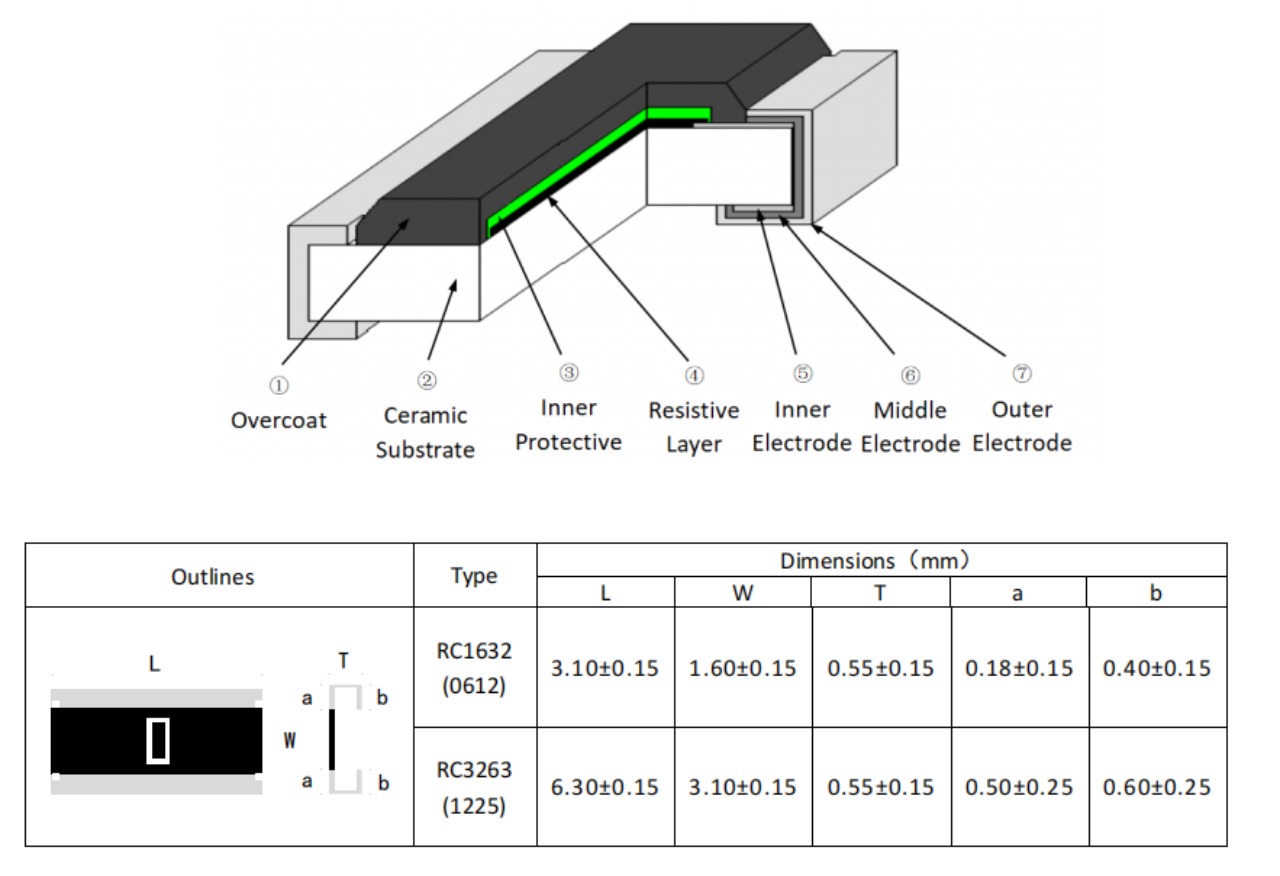

Resistencias de chip de puente de película gruesa con electrodo ancho de la serie RC (0612–1225, ≤50mΩ)

 Las resistencias de chip de película gruesa de la serie RC se fabrican utilizando tecnología de película gruesa y están disponibles en una amplia gama de tamaños de encapsulado, incluidos RC0402, RC0603, RC1005, RC1608, RC2012, RC3216, RC3225, RC5025 y RC6332.  La serie ofrece potencias nominales de 1/32 W a 1 W a 70 °C, con un rango de resistencia de 1 Ω a 10 MΩ. Se ofrecen diversas tolerancias de resistencia, incluyendo ±0,1 %, ±0,25 %, ±0,5 %, ±1 %, ±2 % y ±5 %, según el modelo y el rango de resistencia. También se proporcionan múltiples opciones de TCR para satisfacer diferentes requisitos de circuito. Se ofrecen opciones de empaquetado a granel y en cinta y carrete.

Las resistencias de chip de película gruesa de la serie RC están diseñadas para conexiones de puente en circuitos de montaje superficial. La serie está disponible en varios tamaños de encapsulado, desde RC0402 (01005) hasta RC6332 (2512), con potencias nominales que van desde 1/32 W hasta 1 W a 70 °C. La resistencia máxima es de 50 mΩ, mientras que la corriente máxima oscila entre 0,5 A y 4 A, según el tamaño de la carcasa. Esta serie cuenta con terminación de estaño y está disponible tanto en embalaje a granel como en cinta y carrete.

Las resistencias de chip de película gruesa antisulfuradas de la serie RW cuentan con un electrodo interno antisulfurado de alto rendimiento y están disponibles en tamaños desde RW1005 (0402) hasta RW6332 (2512). La serie ofrece valores de resistencia de 1 Ω a 10 MΩ y potencias nominales de 1/16 W a 1 W a 70 °C. Los voltajes máximos de funcionamiento oscilan entre 50 V y 250 V. El coeficiente de temperatura de resistencia (TCR) es de ±200 ppm/°C para valores de resistencia de 1 Ω a menos de 10 Ω, y de ±100 ppm/°C para valores de resistencia de 10 Ω a 10 MΩ. Las tolerancias de resistencia disponibles incluyen ±1 %, ±2 % y ±5 %, con opciones de empaquetado tanto a granel como en cinta y carrete.

Las resistencias de chip de puente de película gruesa antisulfurante de la serie RW cuentan con un electrodo interno antisulfurante de alto rendimiento y están disponibles en tamaños desde RW1005 (0402) hasta RW6332 (2512). La serie ofrece potencias nominales de 1/16 W a 1 W a 70 °C, con corrientes máximas de 1 A a 4 A según el tamaño. La resistencia máxima es de 50 mΩ. Se especifica la terminación en estaño, y están disponibles opciones de empaquetado a granel y en cinta y carrete.

Las resistencias de chip de película gruesa de doble potencia de la serie RC están disponibles en tamaños desde RC1005 (0402) hasta RC6332 (2512), con potencias nominales que van desde 1/8 W hasta 2 W a 70 °C.  La serie ofrece valores de resistencia de 1 Ω a 10 MΩ y tensiones máximas de funcionamiento de 50 V a 250 V. Para valores de resistencia de 1 Ω a menos de 10 Ω, las opciones de TCR incluyen ±200 ppm/°C y de -200 a +500 ppm/°C. Para valores de resistencia de 10 Ω a 10 MΩ, las opciones de TCR incluyen ±100 ppm/°C y ±300 ppm/°C. Se ofrecen tolerancias de resistencia de ±1 % y ±5 %, con opciones de embalaje tanto a granel como en cinta y carrete.

Las resistencias de chip de película gruesa de alta potencia de la serie RP están disponibles en tamaños 1206, 2512 y 2525, con potencias nominales que van desde 1 W hasta 6 W a 70 °C. La serie abarca valores de resistencia desde 1 Ω hasta 6,2 kΩ, según el modelo y la potencia nominal. Las opciones de TCR incluyen ±100 ppm/°C y ±300 ppm/°C, con tolerancias de resistencia de ±5 %, ±10 % y ±20 %. Se ofrecen opciones de empaquetado tanto a granel como en cinta y carrete.

Las resistencias de chip de película gruesa de la serie RS están disponibles en tamaños desde 0402 hasta 2512, con opciones de potencia normal, doble y triple según el modelo. Las potencias nominales varían de 0,0625 W a 2 W a 70 °C. La serie abarca valores de resistencia desde 1 Ω hasta 1 MΩ, con tensiones máximas de funcionamiento de 50 V a 250 V. El coeficiente de temperatura de resistencia (TCR) es de ±200 ppm/°C para valores de resistencia desde 1 Ω hasta menos de 10 Ω y de ±100 ppm/°C para valores de resistencia desde 10 Ω hasta 1 MΩ. Las tolerancias de resistencia disponibles son de ±5 %, ±10 % y ±20 %. Se ofrecen opciones de embalaje a granel y en cinta y carrete.

Las resistencias de chip de película gruesa de baja resistividad de la serie RCL están disponibles en tamaños desde 0603 hasta 2512, con potencias nominales que van desde 1/10 W hasta 1 W a 70 °C. La serie abarca valores de resistencia desde 10 mΩ hasta 910 mΩ, según el tamaño, con corrientes de limitación de elementos que van desde 1,41 A hasta 10 A. La corriente máxima de sobrecarga oscila entre 3,52 A y 25 A. Se ofrecen tolerancias de resistencia de ±1 %, ±2 % y ±5 % para valores de resistencia de 100 mΩ o superiores, mientras que para valores inferiores a 100 mΩ se ofrece una tolerancia de ±5 %. Se dispone de opciones de embalaje tanto a granel como en cinta y carrete.
